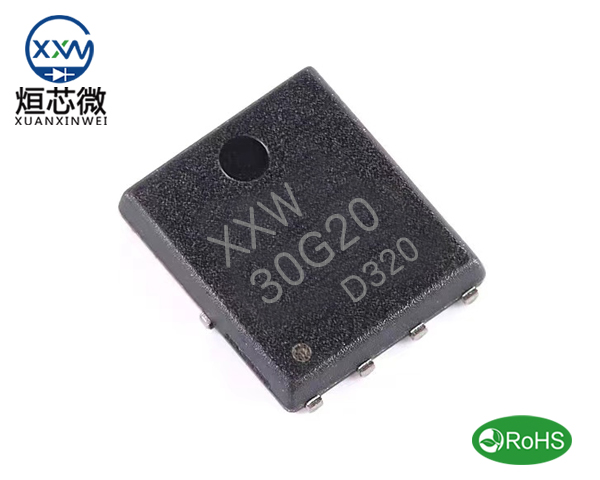

30G20,30G20場效應管參數,N+P場效應管30G20,30G20代換
30G20場效應管,N+PMOS管30G20參數資料,30G20引腳圖,30G20中文資料規格書PDF
30G20場效應管,N+PMOS管30G20參數資料,30G20引腳圖,30G20中文資料規格書PDF
30G20 PDFN5*6封裝參數：點擊查看
30G20場效應管參數具體如下：
極性：NPN+PNP
NPN極參數如下:
NPN極參數如下:
Drain-Source Voltage 漏源電壓Vds：30V
Gate-Source Voltage 柵源電壓Vgs：±20V
Continuous Drain Current 漏極電流Id Tc=25℃：16A
Power Dissipation 功率損耗Pd Ta=25℃：15W
Power Dissipation 功率損耗Pd Ta=70℃：W
Static Drain-Source On-Resistance 導通電阻ID=10A,VGS=10V： Typ 14mΩ Max 20mΩ
Static Drain-Source On-Resistance 導通電阻ID=6A,VGS=4.5V：Typ 20mΩ Max 25mΩ
Junction and Storage Temperature Range 溫度范圍：-55~+150℃
PNP極參數如下:
Drain-Source Voltage 漏源電壓Vds：-30V
Gate-Source Voltage 柵源電壓Vgs：±20V
Continuous Drain Current 漏極電流Id Tc=25℃：-14A
Power Dissipation 功率損耗Pd Ta=25℃：21.3W
Power Dissipation 功率損耗Pd Ta=70℃：W
Static Drain-Source On-Resistance 導通電阻ID=-8A,VGS=-10V： Typ 25mΩ Max 30mΩ
Static Drain-Source On-Resistance 導通電阻ID=-6A,VGS=-4.5V：Typ 30mΩ Max 35mΩ
Junction and Storage Temperature Range 溫度范圍：-55~+150℃
30G20場效應管PDFN5*6-8L封裝尺寸：
