MOS電容C-V曲線繪制
方法一：
dc掃描 AVDD 從-3掃到3V
tools-result Brower-dcOpinfo-選定M0的Cgg

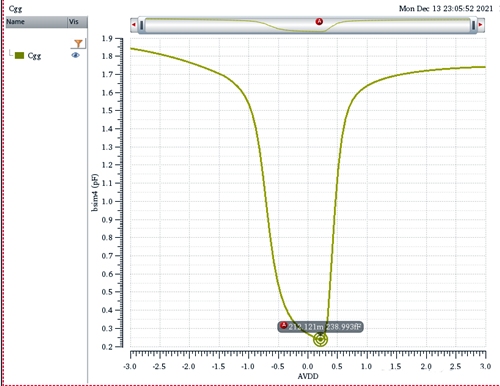

得到圖線：

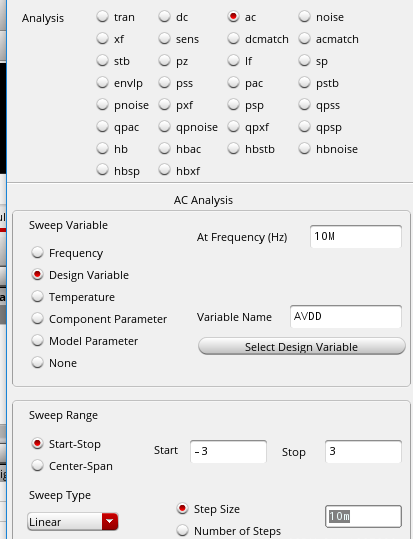

方法二：ac仿真
保存節點電流
ac 幅值1V

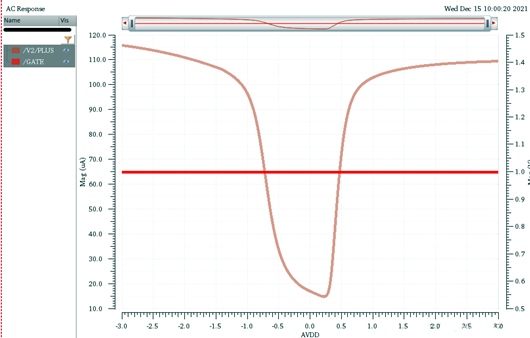

輸出看GATE節點電流曲線：

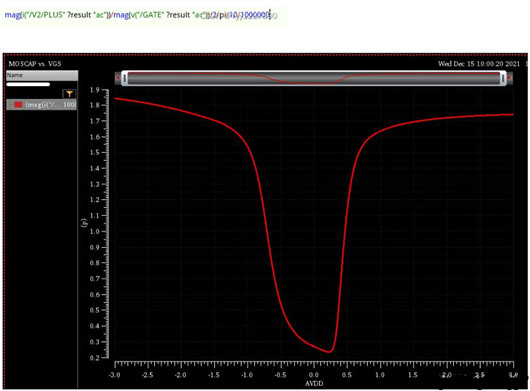

需要處理數據：
z=1/(sc) z=v/i i=sc*v=2*pi*f*c*v c=i/(2*pi*f*v)
f=10M v=1V
